Береговое энергоснабжение Victron Energy 120/240V 100AMP
$862.40

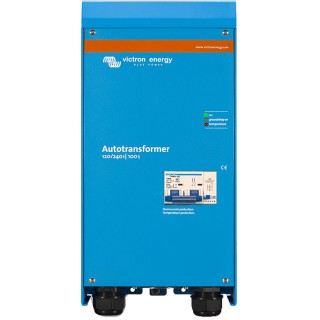

Автотрансформатор - разделенная фаза 120/240 В - 100 А
Автотрансформатор: для повышения, понижения и балансировки разделенной фазы. Автотрансформатор можно использовать для повышения, понижения и балансировки выходного напряжения с разделением фазы. Хотя функции повышения и понижения довольно просты, балансировка выходного напряжения с разделенной фазой может потребовать некоторого большего внимания.
Рассмотрим, например, источник питания с разделенной фазой 30 А, 120/240 В. Источником питания может быть сеть, генератор или два смонтированных друг на друга инвертора. Некоторые подключенные нагрузки имеют напряжение 240 В, другие — 120 В. На каждой ноге 120В нагрузка не должна превышать 30А. Проблема в том, что как только будут подключены нагрузки 120В, две ноги будут показывать разный ток. Это связано с тем, что нагрузки 120 В на двух ветвях никогда не будут сбалансированы. Например, фен на 120 В и 1200 Вт будет потреблять 10 А от одной ножки. Стиральная машина на 120 В может потреблять даже более 20 А от одной ноги. Таким образом, между двумя ветвями разница в токе или дисбаланс токов часто составляет 20 А или более. Это означает, что источник питания 30 А не будет использован в полной мере. К тому времени, когда одна ветвь потребляет 30 А, другая ветвь может потреблять не более 10 А, и увеличение нагрузки в 240 В, например, приведет к перегрузке одной ветви, в то время как другая ветвь все еще имеет свободную мощность. Теоретически общая мощность, которую можно получить от источника питания 30 А 120/240 В, составляет 30 x 240 = 7,2 кВА. В случае несимметрии тока 20 А практический максимум составит 30 x 120 + 10 x 120 = 4,8 кВА, или 67% от теоретического максимума. Решение — автотрансформатор. Если оставить нейтраль источника питания с разделенной фазой неиспользованной и подключить автотрансформатор для создания новой нейтрали, как показано на рисунке 1, любой дисбаланс нагрузки «поглощается» автотрансформатором. В случае источника питания 30 А нагрузку можно увеличить до 7,2 кВА, а дисбаланс нагрузки 20 А приведет к тому, что одна ветвь будет подавать 40 А, а другая 20 А. Разница в 20 А будет проходить через нейтраль и обмотки автотрансформатора. Ток через оба провода 120 В разделенной фазы составит 30 А.
Защита от перегрева. В случае перегрева автотрансформатор отключается от источника питания. Сброс вручную. Реле заземления для использования с инверторами/зарядными устройствами Multi или Quattro в комплекте. При работе в режиме инвертора нейтральный выход инвертора/зарядного устройства должен быть подключен к земле, чтобы гарантировать правильное функционирование GFCI. В случае разделенной фазы питания нейтраль должна быть заземлена. Для этого в корпусе автотрансформатора встроено заземляющее реле. Реле управляется с помощью 230/240 В Multi или Quattro. (Внутреннее заземляющее реле в Multi или Quattro 230/240 В должно быть отключено)
Альтернатива совмещенным инверторам Альтернативой соединению двух инверторов на 120 В для обеспечения питания с разделенной фазой 120/240 В является инвертор на 240 В с дополнительным автотрансформатором.
